竹材是中国古代社会广泛使用的重要材料，在生产生活和礼仪活动中发挥了重要作用。然而，与考古木材相比，出土竹质文物的降解机制和保存状况研究相对薄弱，相关保护评估体系尚不完善。国家文物局考古研究中心科研人员在国际期刊《npj Heritage Science》发表研究论文：Degradation state and preservation quality of archaeological bamboo from a 2000-year-old Chinese royal tomb（《中国2000年前王室墓葬出土考古竹材降解状态与保存状况研究》），以安徽武王墩一号墓出土竹席为研究对象，系统揭示了长期饱水埋藏环境下考古竹材的降解特征与保存状态。

武王墩一号墓出土竹席面积超过200平方米，是目前我国发现面积最大的古代竹编文物之一。研究综合运用光学显微镜、扫描电子显微镜、化学组成分析、傅里叶变换红外光谱、X射线衍射及热重分析等方法，对考古竹材进行了多尺度系统研究。结果表明，虽然竹材外观形态保存相对完整，但内部已发生明显劣化：细胞壁出现孔隙和分层现象，并伴有微生物侵蚀和矿物沉积；纤维素和半纤维素大量流失，部分样品纤维素含量仅为7.2%，纤维素与木质素比值由现代毛竹的1.36下降至0.10–0.21；纤维素结晶度指数降至8.2%–11.3%，而木质素和灰分相对富集。研究进一步发现，在相似含水率条件下，考古竹材中碳水化合物组分的降解程度明显高于考古木材，表明竹材具有不同于木材的劣化规律。

该研究以战国时期大型考古竹席为对象，系统评估了其保存状态与降解特征，提出纤维素/木质素比值、特征红外峰强比和纤维素结晶度等指标可作为考古竹材降解评价的重要依据，为竹质文物保存状况评估、保护材料选择和修复方案制定提供了科学支撑。

国家文物局考古研究中心汪嘉君副研究馆员为论文第一作者，国家文物局考古研究中心张治国研究馆员和安徽农业大学余敏博士为论文的共同通讯作者。

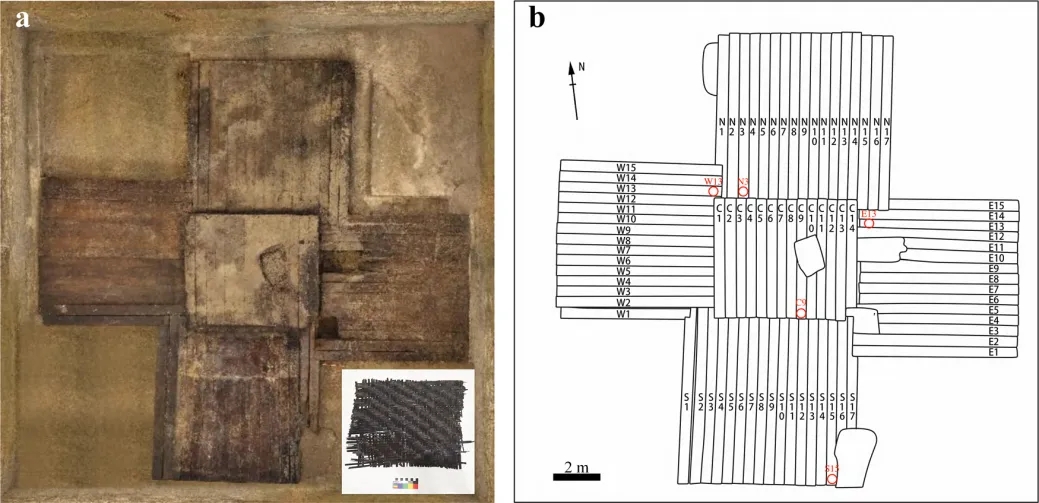

图1：武王墩一号墓考古竹材正视图及采样位置示意图

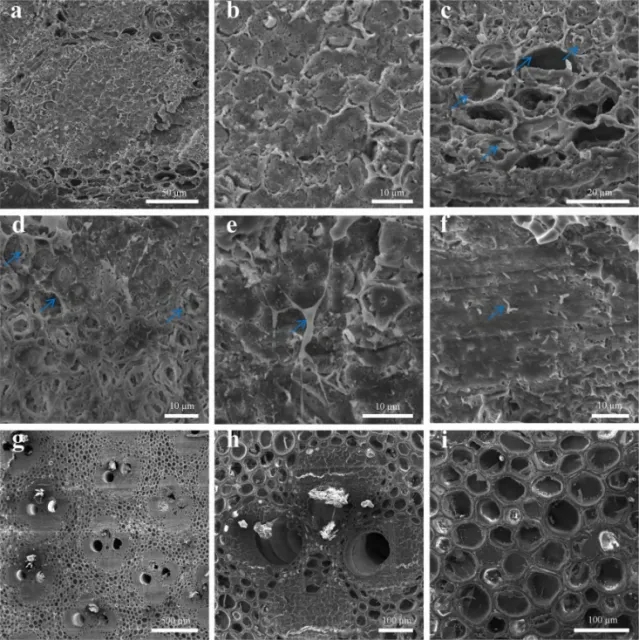

图2：考古竹材与现代竹材样品扫描电子显微镜（SEM）图像

论文链接：https://www.nature.com/articles/s40494-025-01758-z
